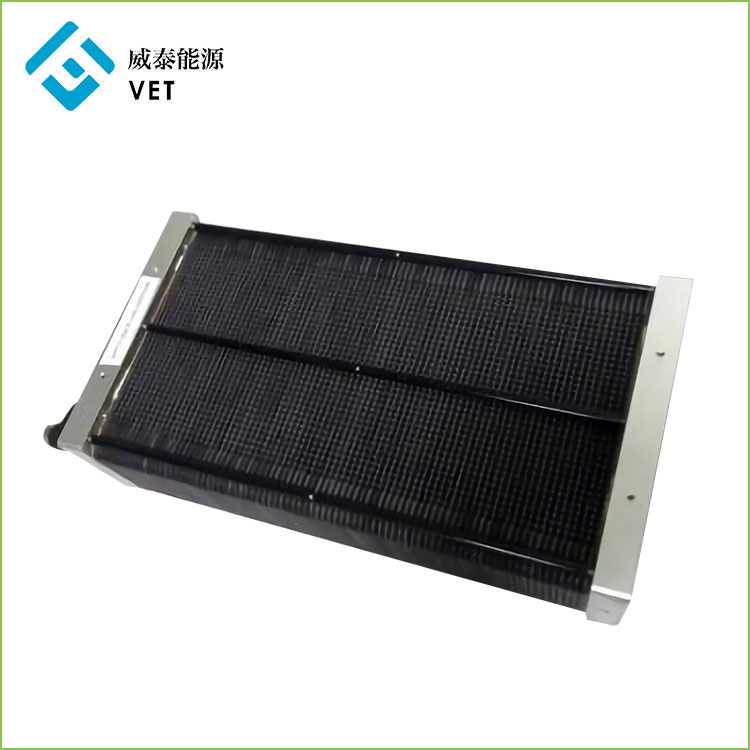

Stiva de celule de combustibil cu răcire cu aer de 3000 W pentru UAV
  • Stiva de celule de combustibil cu răcire cu aer de 3000 W pentru UAVStiva de celule de combustibil cu răcire cu aer de 3000 W pentru UAV

Stiva de celule de combustibil cu răcire cu aer de 3000 W pentru UAV

Vet Energy este unul dintre faimoșii stack de celule de combustibil cu răcire cu aer de 3000 W din China pentru producătorii și furnizorii de UAV. Fabrica noastră este specializată în producția de stack de celule de combustibil cu răcire cu aer de 3000 W pentru UAV. Ne ținem de principiul orientării calității și priorității clienților, salutăm sincer scrisorile, apelurile și investigațiile dumneavoastră pentru cooperare în afaceri.

Trimite o anchetă

descrierea produsului

CHIVET este unul dintre faimoșii stack de celule de combustibil cu răcire cu aer de 3000 W din China pentru producătorii și furnizorii de UAV.

Această pile de combustie cu hidrogen pentru UVA are o densitate de putere de 840 w/kg.

Modulele noastre ușoare, cu pile de combustie UAV cu densitate de putere, permit clienților să ocolească constrângerile tehnologiei tradiționale a bateriilor, extinzând semnificativ timpul și intervalele de zbor ale dronei, producând în același timp putere de curent continuu curată într-un pachet robust și ușor.



Modulele noastre de alimentare cu celule de combustie (FCPM) dronei noastre sunt ideale pentru o gamă largă de aplicații comerciale profesionale, inclusiv inspecție offshore, căutare și salvare, fotografie și cartografiere aeriene, agricultura de precizie și multe altele.



Stiva de celule de combustibil cu răcire cu aer de 3000 W pentru UAV


1.Prezentarea produsului

•Acest stivă de pile de combustie cu hidrogen pentru UVA este prevăzută cu o densitate de putere de 840w/kg.

• Funcţionare pe hidrogen uscat şi aer ambiental

• Metal robust Constructie cu celule complete

• Ideal pentru hibridizare cu baterie şi/sau super-condensatori

• Durabilitate şi fiabilitate dovedite pentru

• Opţiuni multiple de configurare care oferă soluţii modulare şi scalabile

• Gamă de opţiuni de stivă pentru a se potrivi diferitelor cerinţe ale aplicaţiei

• Semnătură termică și acustică scăzută

• Conexiuni în serie şi paralele posibile


Sistem cu celule de combustibil cu răcire cu aer de 3000 W

Sistemul de celule de combustibil include: stivă, unitate de gestionare a puterii, ventilator, supapă solenoidală, senzor de temperatură, senzor de temperatură și umiditate și software de control



Diagrama sistemului cu celule de combustibil de răcire cu aer de 3kw


Diagrama structurii sistemului de pile de combustie


2.Parametrul produsului (specificație)

2.1 Parametrul stivei de celule de combustibil pentru răcire cu aer de 3000 W


Această stivă de celule de combustibil este prevăzută cu o densitate de putere de 950 w/kg.

Poate fi folosit pe aplicații cu greutate redusă, cu consum redus de energie sau pe surse de alimentare portabile.

Dimensiunea redusă nu o limitează la aplicații mici.

Mai multe stive pot fi conectate și extinse cu ajutorul tehnologiei noastre proprietare BMS pentru a suporta aplicații cu consum mare de energie.

H-48-3000 Parametri

Parametri de ieșire

Putere nominală

3000W

Tensiune nominală

54V

Curent nominal

55,5A

Interval de tensiune DC

48-90V

Eficienţă

≥50%

Parametrii combustibilului

H2 Puritate

≥99,99%(CO<1PPM)

Presiune H2

0,045~0,07Mpa

H2 Consum

28,5 l/min

Parametri ambientali

Temperatura ambiantă de funcționare.

-5~35″

Umiditatea mediului de funcționare

10% – 95%

Temp. ambientală de depozitare

-10~50″

Zgomot

≤50 [email protected]

Parametrii fizici

FC Stack

25,5(L)*23,5(L)*6,9(H)

FC Stack

3,6 kg

Dimensiuni: cm)

Greutate (kg)

Sistem

25,5(L)*24,1(L)*23,2(H)

Sistem

5,5 kg

Dimensiuni(cm)

Greutate‰ kg‰

(inclusiv ventilatoare și BMS)

Densitatea de putere

730 W/L

Densitatea de putere

840 W/KG

după volum

după greutate



3kw Curba de polarizare a stivei


2.2 Componentele sistemului de celule de combustie

2.2.1 Componente auxiliare cheie (BMS)--Sistem de management al celulei de combustibil

Sistemul special de management al energiei pentru stiva UAV alimentată cu hidrogen poate realiza controlul de la distanță și achiziționarea de informații a sistemului de celule de combustibil. poate fi hibrid inteligent cu baterie secundară și, de asemenea, încărcare adaptivă pentru bateria secundară. Este o tehnologie de bază în domeniul aplicării bateriilor cu celule de combustibil.



2.2.1 Parametrii standard ai sistemului de management al celulei de combustibil Chivet2022









Performanţă

intrare

Curentul maxim de intrare la capătul FC

80A

Tensiune maximă de intrare la capătul FC

80V

Curentul maxim de intrare la capătul bateriei hibride

80A

Tensiunea maximă de intrare la capătul bateriei hibride

80V

Sfârșit de intrare pentru temperatură cu patru canale

-60-150

Un canal de intrare pentru temperatură ambientală și umiditate

-60-150,RH30~100%

Capăt de intrare cu două canale de presiune

0-100MPa

Sfârșit de recepție a semnalului de impuls de viteză cu două canale

Folosit pentru a măsura viteza ventilatorului sau a pompei

















Ieșire de performanță

Curent de ieșire hibrid

Maxim 80 A pentru funcționare pe termen lung, valoare maximă instantanee 150 A (5 min)

Tensiunea maximă la capătul de ieșire hibrid

80V

Două ieșiri de reglare a vitezei lățimii impulsului PWM

Reglarea vitezei 0 ~ 100%, controlează aerul de răcire

Ventilator sau pompa de circulatie de racire.

O putere de ieșire de umidificare

Tensiune 5V, curent maxim 5A

O putere de ieșire a ventilatorului de răcire

Tensiune 12V ~ 36V, curent maxim

10A

Puterea de ieșire a unei pompe de apă de circulație de răcire

Tensiune 12V ~ 36V, curent maxim

10A

Puterea de ieșire a electrovalvei de admisie a gazului cu un singur sens

Tensiune 12V ~ 36V, curent maxim 3A

Putere de ieșire a electrovalvei de ieșire a gazului cu un singur sens

Tensiune 12V ~ 36V, curent maxim 3A

Putere de ieșire de sarcină externă

Tensiune 12V ~ 36V, curent maxim 6A

Putere de ieșire pentru controlul zborului

Tensiune 12V ~ 48V, curent maxim 3A

Stand by portul de ieșire de putere

Curent maxim 5A

Două porturi de comunicație

485/TTL















Sprijinirea funcțiilor software

Afișaj: tensiunea celulei de combustie, curentul, puterea de ieșire și temperatura; Electric hibrid

Tensiunea celulei, curentul de descărcare de încărcare și puterea de ieșire; Puterea totală de ieșire a sistemului; mediu inconjurator

Temperatura și umiditatea; Viteza ventilatorului de racire; Presiunea rezervorului de stocare a hidrogenului și presiunea gazului în baterie

putere

Poate fi selectată încărcarea adaptivă cu curent constant sau performanța celulei de combustibil, iar curentul maxim de încărcare este de 25A (modulul de încărcare este echipat cu ventilator de răcire)

Control: electrovalve de intrare și ieșire gaz; Modul secundar de încărcare a bateriei și încărcare

Valoarea curentă, setarea condiției de încărcare; Setarea vitezei ventilatorului de răcire și a condițiilor de control al temperaturii

Fix; Setarea vitezei pompei de apă de răcire și a condițiilor de control al temperaturii; Senzor presiune gaz

Caracteristici de mediu

Temperatura de lucru

-45-60

Umiditatea mediului de lucru

0-100%

Umiditatea mediului de depozitare

-75-75c

Parametrii fizici

mărimea

160*120*45mm

Greutate

480 g



2.2.2 Sticla de stocare a hidrogenului

Presiune de lucru

35MPa

volum

12L

mărimea

D196*L532

greutate

3,85 kg

durata de viață

Umflați și dezumflați de 500 de ori



2.2.3 Electrovalva

Tensiune nominală

DC24V

Curent nominal

120+-15%mA

Interval de presiune

0-90Kpa

putere

<2w

temperatura de lucru

0C-55

greutate

50 g

durata de viață

Comutați de 100000 de ori





2.2.4 Ventilator de răcire





Putere nominală

57,6 W DC48 V/1,2 A

temperatura de lucru

-20-70

viteză

14900R/min

mărimea

91*91*38mm

Viteza de curgere

5,1 m3/min

zgomot

40dB

durata de viață

70000h/40



2.2.5 Ventilatorul mic de răcire a sistemului de control

Putere nominală

1.44w DC24V/0.06A

viteză

5000R/min

mărimea

30*30*10mm

greutate

8g

zgomot

16 dB

durata de viață

28000h/40



3. Aplicarea produsului și principiul de funcționare

Dezvoltarea unui pachet de putere pentru dronă cu celula de combustibil PEM

(Funcționează la temperaturi între -10 ~ 45ºC)



Modulele noastre de alimentare cu celule de combustie (FCPM) dronei noastre sunt ideale pentru a furniza energie pentru o gamă largă de aplicații comerciale UAV profesionale, inclusiv UAV de inspecție offshore, UAV de căutare și salvare, fotografiere și cartografiere aeriană UAV, UAV pentru agricultură de precizie și multe altele.



Pilele de combustie folosesc reacții electrochimice pentru a produce electricitate fără ardere. Pilele de combustibil cu hidrogen combină hidrogenul cu oxigenul din aer, emițând doar căldură și apă ca produse secundare. Sunt mai eficiente decât motoarele cu ardere internă și, spre deosebire de baterii, nu au nevoie de reîncărcare și vor continua să funcționeze atâta timp cât sunt prevăzute cu combustibil.


Pilele de combustie ale dronei noastre sunt răcite cu aer, căldura din stiva de celule de combustibil este condusă către plăcile de răcire și îndepărtată prin canalele de flux de aer, rezultând o soluție de alimentare simplificată și rentabilă.


Una dintre componentele principale ale celulei de combustibil cu hidrogen este grafitulPlacă bipolară. În 2015, VET a intrat în industria pilelor de combustie cu avantajele sale de a produce plăci bipolare din grafit. Compania fondată Miami Advanced Material Technology Co., LTD.


După ani de cercetare și dezvoltare, veterinarul are tehnologie matură pentru producerea de celule de combustie cu hidrogen de 10w-6000w de răcire cu aer, pile de combustie cu hidrogen UAV 800w-3000w, în ceea ce privește cea mai mare problemă de stocare a energiei a energiei noi, am propus ideea că PEM convertește electricitatea energie în hidrogen pentru stocare și celula de combustibil cu hidrogen generează electricitate cu hidrogen. Poate fi conectat cu generarea de energie fotovoltaică și generarea de hidroenergie.
